SATA

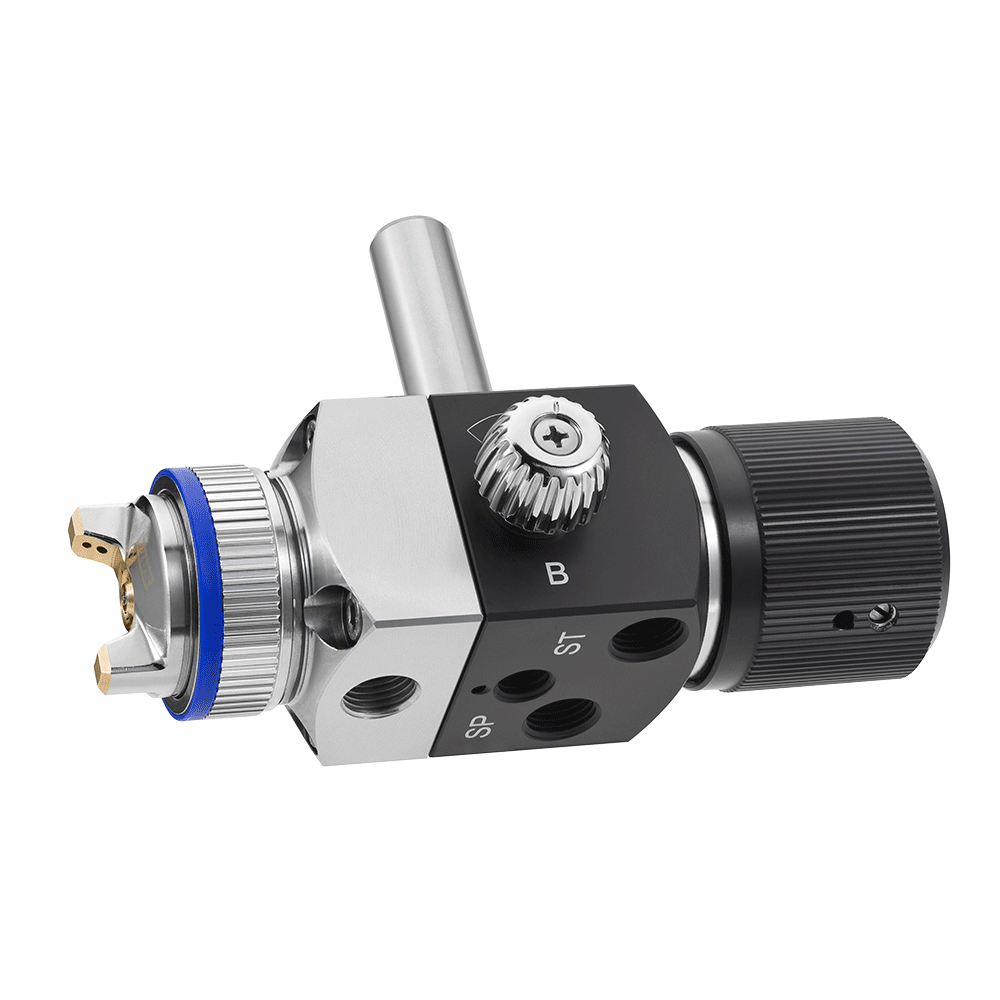

SATAjet 1000 A RP Düse 1,3 Edelstahl
✓ SATA SATAjet 1000 A RP Düse 1,3 mm aus Edelstahl für Lackierautomaten
✓ Einsatz auf Lackierautomaten für Lackierungen mit hoher Arbeitsgeschwindigkeit
✓ RP-Hochdrucktechnik mit markant hohem Auftragswirkungsgrad
✓ Rund- und Breitstrahl manuell über Regulierschrauben einstellbar, Materialdurchfluss rastbar dosierbar
✓ Anschlüsse G 1/4 i für Material, Spritzluft und Steuerluft, max. Materialdruck 5 bar
✓ Lieferumfang: komplett mit Befestigungsbolzen (Ø 15 mm), ohne Anschluss-Set
Trustami Produktsiegel Widget
Artikelnummer SA-164194
EAN: 4027533142416
Gratis Versand!
Die SATAjet 1000 A RP Düse 1,3 Edelstahl ist eine Austausch- bzw. Ersatzdüse für die SATAjet 1000 A RP Automatikpistole und speziell für den Einsatz auf Lackierautomaten ausgelegt. Mit einer Düsengröße von 1,3 mm und RP-Hochdrucktechnik erzielt sie einen hohen Auftragswirkungsgrad bei gleichzeitig hoher Arbeitsgeschwindigkeit. Die Ausführung in Edelstahl richtet sich an Anwender, die materialführende Teile mit erhöhter Beständigkeit benötigen, etwa bei aggressiven oder lösemittelhaltigen Beschichtungsstoffen. Die Artikelnummer 164194 bezeichnet eindeutig die Edelstahl-Variante dieser Düsengröße.
- Düsengröße 1,3 mm, Material Edelstahl, Artikelnummer 164194
- RP-Hochdrucktechnik für hohen Auftragswirkungsgrad auf Lackierautomaten
- Arbeitsbetriebsüberdruck 3,5 – 4,0 bar, max. zulässiger Luftbetriebsüberdruck 10 bar
- Materialanschluss, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i
- Maße 100 x 91 x 165 mm, Gewicht 1 kg (komplett ohne Anschlüsse 680 g)
- Lieferumfang: komplett mit Befestigungsbolzen (Ø 15 mm), ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 1000 A RP Düse 1,3 Edelstahl ist für den Betrieb an SATAjet 1000 A RP Automatikpistolen vorgesehen, die auf automatisierten Lackieranlagen zum Einsatz kommen. Die RP-Hochdrucktechnik (RP steht für Reduced Pressure bzw. HVLP-nahe Zerstäubungstechnologie) ermöglicht gegenüber konventionellen Düsensystemen einen höheren Materialauftragswirkungsgrad bei vergleichbarem Spritzbild. Der Arbeitsbetriebsüberdruck liegt bei 3,5 bis 4,0 bar und damit, laut Herstellerangabe, etwa 1 bar höher als bei der vergleichbaren Handpistole SATAjet 1000 K RP. Der Luftverbrauch beträgt bei einem Druck von 3,5 bar rund 430 Nl/min. Materialanschluss, Spritzluftanschluss und Steuerluftanschluss sind jeweils als G 1/4 Innengewinde ausgeführt, sodass die Düse in bestehende Lackierautomaten-Systeme mit entsprechender Anschlussnorm integriert werden kann.
Eigenschaften und Funktionen
Die Zerstäubungsparameter lassen sich manuell einstellen: Über Regulierschrauben kann zwischen Rund- und Breitstrahl gewechselt werden, der Materialdurchfluss wird über eine Mengenregulierung dosiert und ist mittels Rastung reproduzierbar einstellbar. Dies ist besonders bei automatisierten Prozessen relevant, da einmal eingestellte Parameter nach einem Düsen- oder Pistolenwechsel wiederholgenau abgerufen werden können. Die Edelstahl-Ausführung der materialführenden Teile erhöht die Beständigkeit gegenüber korrosiven oder chemisch aggressiven Beschichtungsstoffen im Vergleich zu Standardausführungen. Der max. zulässige Materialbetriebsüberdruck liegt bei 5 bar, der max. zulässige Luftbetriebsüberdruck bei 10 bar. Die maximal zulässige Betriebstemperatur des Beschichtungsstoffes beträgt 80 °C (353 K), was den Einsatz auch bei temperierten Lackiersystemen ermöglicht. Für die erforderliche Spritzluftzuführung wird eine Leitung mit mindestens 8 mm Innendurchmesser benötigt, der erforderliche Mindest-Steuerluftdruck liegt bei 3 bar.
Ihre Vorteile
- RP-Hochdrucktechnik: Höherer Auftragswirkungsgrad bedeutet weniger Materialverlust und effizienteren Lackverbrauch im automatisierten Betrieb.
- Edelstahl-Ausführung: Erhöhte Beständigkeit der materialführenden Teile gegenüber aggressiven Lacken und Lösemitteln.
- Manuell einstellbare Strahlform: Rund- oder Breitstrahl lässt sich je nach Werkstück und Anwendung anpassen.
- Rastung der Mengenregulierung: Einmal eingestellte Materialdurchflussmengen sind reproduzierbar abrufbar, was gleichbleibende Qualität sichert.
- Für hohe Arbeitsgeschwindigkeiten ausgelegt: Geeignet für automatisierte Lackierprozesse mit hohem Durchsatz.
- Kompatibilität mit SATAjet 1000 A RP System: Passend zu weiteren Düsengrößen und Düsensätzen derselben Baureihe.
Für welche Anwendungen eignet sich das Produkt?
Die Düse ist für den Einsatz an Lackierautomaten konzipiert, wie sie in industriellen Serienlackierungen, etwa in der Automobilzulieferindustrie, im Maschinenbau oder in der Möbelfertigung, eingesetzt werden. Sie richtet sich an Betreiber automatisierter Lackieranlagen und Instandhalter, die eine SATAjet 1000 A RP Automatikpistole mit Edelstahl-Materialführung betreiben oder nachrüsten. Für die Produktion sind laut Hersteller unterschiedliche Schnellwechseladapter erhältlich, die Wartung und Reinigung im laufenden Betrieb erleichtern. Zur Überprüfung und Reproduzierbarkeit der Zerstäubungsparameter stehen zudem spezielle Prüfluftdüsen zur Verfügung. Beim Kauf ist zu beachten, dass die Düse ausschließlich mit Befestigungsbolzen, jedoch ohne Anschluss-Set geliefert wird – die passenden Anschlussteile für Material-, Spritzluft- und Steuerluftanschluss (jeweils G 1/4 i) müssen separat vorhanden sein oder bestellt werden.
Häufige Fragen
Für welche Pistole ist die SATAjet 1000 A RP Düse 1,3 Edelstahl geeignet?
Sie ist für die SATAjet 1000 A RP Automatikpistole vorgesehen, speziell für die Ausführung mit materialführenden Teilen in Edelstahl.
Ist ein Anschluss-Set im Lieferumfang enthalten?
Nein, die Düse wird komplett mit Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set.
Welcher Arbeitsdruck ist für die Düse erforderlich?
Der Arbeitsbetriebsüberdruck liegt bei 3,5 bis 4,0 bar, der maximal zulässige Luftbetriebsüberdruck beträgt 10 bar und der maximal zulässige Materialbetriebsüberdruck 5 bar.
Warum Edelstahl statt Standardmaterial?
Die Edelstahl-Ausführung der materialführenden Teile bietet erhöhte Beständigkeit gegenüber aggressiven oder lösemittelhaltigen Beschichtungsstoffen im Vergleich zur Standardversion.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Produktreihe/Serie | SATAjet 1000 |
| Modell | SATAjet 1000 A RP |
| Hersteller-Artikelnummer | 164194 |
| Artikelnummer/SKU | SA-164194 |
| Produkttyp | Düse |
| Ausführung | Düsengröße 1,3 mm |
| Material | Edelstahl |
| Abmessungen | 100 x 91 x 165 mm (B x H x L) |
| Durchmesser | 15 mm (Befestigungsbolzen) |
| Länge | 151 mm |
| Breite | 75 mm (ohne Bolzen) |
| Höhe | 45 mm (ohne Bolzen) |
| Gewicht | 1 kg 680 g (komplett ohne Anschlüsse) |
| Druck | Arbeitsbetriebsüberdruck: 3,5 - 4,0 bar Max. zulässiger Luftbetriebsüberdruck: 10 bar Max. zulässiger Materialbetriebsüberdruck: 5 bar |
| Anschluss | Materialanschluss: G 1/4 i Spritzluftanschluss: G 1/4 i Steuerluftanschluss: G 1/4 i |
| Menge/Verpackungseinheit | Stück |
| Anwendungsbereich | Lackierautomaten |
EAN: 4027533142416
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1410 g |
| Maße | 220×170×90mm |
