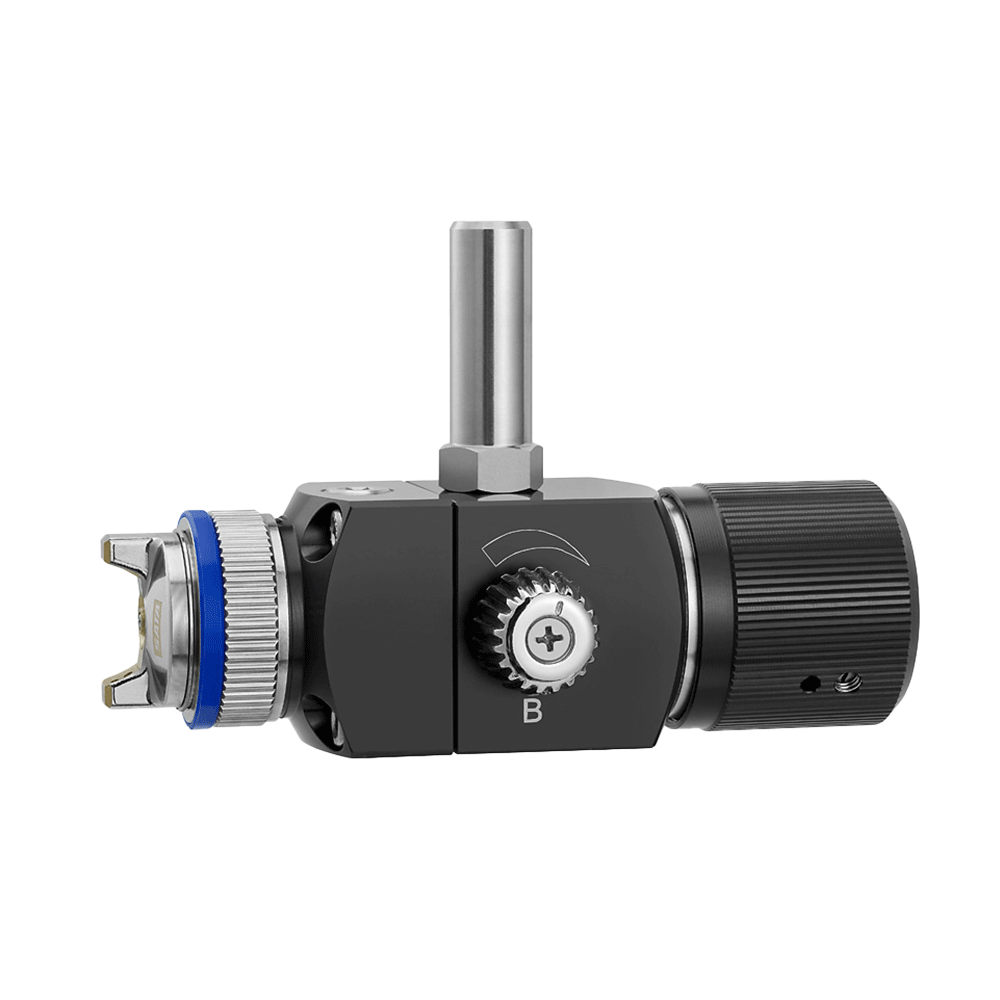

SATAjet 1000 A RP Düse 2,0
✓ SATAjet 1000 A RP Düse 2,0 von SATA mit 2,0 mm Düsengröße und RP-Hochdrucktechnik
✓ Einsatz auf Lackierautomaten für Lackierungen mit hoher Arbeitsgeschwindigkeit
✓ Hoher Auftragswirkungsgrad bei 3,5–4,0 bar Arbeitsbetriebsüberdruck
✓ Luftverbrauch ca. 430 Nl/min bei 3,5 bar, Materialtemperatur bis 80 °C zulässig
✓ Anschlüsse G 1/4 i für Material, Spritzluft und Steuerluft; Maße 110 x 95 x 180 mm
✓ Lieferumfang: komplett mit Befestigungsbolzen Ø 15 mm, ohne Anschluss-Set
Trustami Produktsiegel Widget
Artikelnummer SA-164160
EAN: 4027533142386
Gratis Versand!
Die SATAjet 1000 A RP Düse 2,0 ist eine Automatiklackierdüse mit RP-Hochdrucktechnik für den Einsatz auf Lackierautomaten, Artikelnummer SA-164160. Sie eignet sich für Anwendungen mit hoher Arbeitsgeschwindigkeit und bietet durch die Düsengröße 2,0 mm einen hohen Materialdurchsatz bei gleichzeitig hohem Auftragswirkungsgrad. Rund- und Breitstrahl lassen sich manuell über Regulierschrauben einstellen, die Materialmenge ist über eine Mengenregulierung mit Rastung reproduzierbar dosierbar.
- Artikelnummer: SA-164160, Düsengröße 2,0 mm
- Arbeitsbetriebsüberdruck: 3,5 – 4,0 bar
- Luftverbrauch bei 3,5 bar: ca. 430 Nl/min
- Anschlüsse: Materialanschluss, Spritzluftanschluss und Steuerluftanschluss jeweils G 1/4 i
- Gewicht komplett: 1,115 kg, Gewicht ohne Anschlüsse: 680 g
- Lieferumfang: komplett mit Befestigungsbolzen, ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 1000 A RP Düse 2,0 ist für den stationären Einsatz an Lackierautomaten konzipiert, wie sie in der industriellen Serienlackierung zum Einsatz kommen. Die RP-Hochdrucktechnik (Reduced Pressure) ermöglicht einen hohen Materialauftrag bei reduziertem Luftbedarf im Vergleich zu konventionellen Hochdrucksystemen, was in automatisierten Lackierprozessen zu einer gleichmäßigeren Schichtbildung beiträgt. Mit einer Düsengröße von 2,0 mm ist diese Variante für höhere Materialdurchflussmengen ausgelegt, wie sie bei dickschichtigen Beschichtungsstoffen oder größeren Bauteiloberflächen benötigt werden. Die Düse gehört zur SATAjet 1000 A RP Serie, die zusätzlich in den Größen 0,8 mm, 1,1 mm, 1,3 mm und 1,5 mm sowie als Variante mit Edelstahl-Materialteilen erhältlich ist. Die Maße der Komplettausführung betragen 110 x 95 x 180 mm bei einem Gesamtgewicht von 1,115 kg.
Eigenschaften und Funktionen
Die Düse arbeitet mit einem Arbeitsbetriebsüberdruck von 3,5 bis 4,0 bar, was rund 1 bar über dem Wert der Handpistole SATAjet 1000 K RP liegt und damit auf die Anforderungen automatisierter Applikation abgestimmt ist. Der Luftverbrauch liegt bei ca. 430 Nl/min bei 3,5 bar. Der maximal zulässige Luftbetriebsüberdruck beträgt 10 bar, der maximal zulässige Materialbetriebsüberdruck 5 bar. Der Beschichtungsstoff darf eine Betriebstemperatur von bis zu 80° C (353 K) aufweisen. Materialanschluss, Spritzluftanschluss und Steuerluftanschluss sind jeweils als G 1/4 i-Gewinde ausgeführt, der Befestigungsbolzen hat einen Durchmesser von 15 mm. Die Mengenregulierung mit Rastung erlaubt eine dosierbare und reproduzierbare Einstellung des Materialdurchflusses, was bei wiederkehrenden Lackierprogrammen für konstante Ergebnisse sorgt.
Ihre Vorteile
- RP-Hochdrucktechnik: Hoher Auftragswirkungsgrad bei kontrollierbarem Luftverbrauch von ca. 430 Nl/min bei 3,5 bar.
- Manuelle Strahlbildeinstellung: Regulierschrauben für Rund- und Breitstrahl ermöglichen eine Anpassung an unterschiedliche Bauteilgeometrien.
- Mengenregulierung mit Rastung: Reproduzierbare Materialdosierung für gleichbleibende Lackierergebnisse im Serienbetrieb.
- Kompatibilität mit Schnellwechseladaptern: Erleichtert Wartung und Reinigung im laufenden Produktionsbetrieb.
- Hoher Materialdurchsatz durch 2,0 mm Düse: Geeignet für Beschichtungsstoffe mit höherem Materialbedarf oder größere Flächen.
- Robuste Anschlusstechnik: Einheitliche G 1/4 i-Anschlüsse für Material-, Spritzluft- und Steuerluftzufuhr vereinfachen die Integration in bestehende Anlagen.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 1000 A RP Düse 2,0 ist für den Einsatz an stationären Lackierautomaten in industriellen Fertigungsumgebungen ausgelegt, nicht für den Handeinsatz. Sie richtet sich an Betriebe mit automatisierten Lackierstraßen, etwa in der Serienlackierung von Fahrzeugteilen, Komponenten oder Industrieprodukten, bei denen hohe Arbeitsgeschwindigkeiten und reproduzierbare Applikationsergebnisse gefordert sind. Für die Prozesskontrolle stehen laut Hersteller spezielle Prüfluftdüsen zur Verfügung, mit denen sich die Zerstäubungsparameter reproduzierbar überprüfen lassen. Beim Kauf ist zu beachten, dass die Lieferung komplett mit Befestigungsbolzen, jedoch ohne Anschluss-Set erfolgt – ein passendes Anschluss-Set muss separat beschafft werden. Die erforderliche Spritzluftzuführungsleitung sollte einen Mindestdurchmesser von 8 mm aufweisen, der Mindest-Steuerluftdruck liegt bei 3 bar. Für standzeitverlängerte Anwendungen bietet SATA Pistolen und Düsensätze mit zusätzlicher Oberflächenveredelung sowie eine Ausführung mit materialführenden Teilen aus Edelstahl an.
Häufige Fragen
Für welchen Einsatzbereich ist die SATAjet 1000 A RP Düse 2,0 geeignet?
Sie ist für den Einsatz auf Lackierautomaten in der industriellen, automatisierten Lackierung konzipiert und nicht für den manuellen Handbetrieb vorgesehen.
Welcher Arbeitsdruck wird für die Düse benötigt?
Der Arbeitsbetriebsüberdruck liegt bei 3,5 bis 4,0 bar, der maximal zulässige Luftbetriebsüberdruck beträgt 10 bar.
Ist ein Anschluss-Set im Lieferumfang enthalten?
Nein, die Düse wird komplett mit Befestigungsbolzen, aber ohne Anschluss-Set geliefert. Materialanschluss, Spritzluft- und Steuerluftanschluss sind als G 1/4 i-Gewinde ausgeführt.
Welche maximale Materialtemperatur ist zulässig?
Der Beschichtungsstoff darf eine Betriebstemperatur von maximal 80° C (353 K) aufweisen.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Modell | SATAjet 1000 A RP Düse 2,0 |
| Hersteller-Artikelnummer | 164160 |
| Artikelnummer/SKU | SA-164160 |
| Produkttyp | Düse |
| Ausführung | RP-Hochdrucktechnik; Düsengröße 2,0 mm |
| Abmessungen | 110 x 95 x 180 mm (B x H x L) |
| Durchmesser | Befestigungsbolzen: 15 mm |
| Länge | 151 mm |
| Breite | 75 mm (ohne Bolzen) |
| Höhe | 45 mm (ohne Bolzen) |
| Gewicht | 1,115 kg (komplett ohne Anschlüsse: 680 g) |
| Leistung | Luftverbrauch ca. 430 Nl/min bei 3,5 bar |
| Druck | Arbeitsbetriebsüberdruck: 3,5 - 4,0 bar; Max. zulässiger Luftbetriebsüberdruck: 10 bar; Max. zulässiger Materialbetriebsüberdruck: 5 bar; Max. Betriebstemperatur des Beschichtungsstoffes: 80° C (353 K) |
| Anschluss | Material: G 1/4 i; Spritzluft: G 1/4 i; Steuerluft: G 1/4 i |
| Menge/Verpackungseinheit | 1 Stück |
| Kompatibilität | Verschiedene Schnellwechseladapter |
| Anwendungsbereich | Lackierautomaten |
EAN: 4027533142386
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 1120 g |
| Maße | 220×170×90mm |
