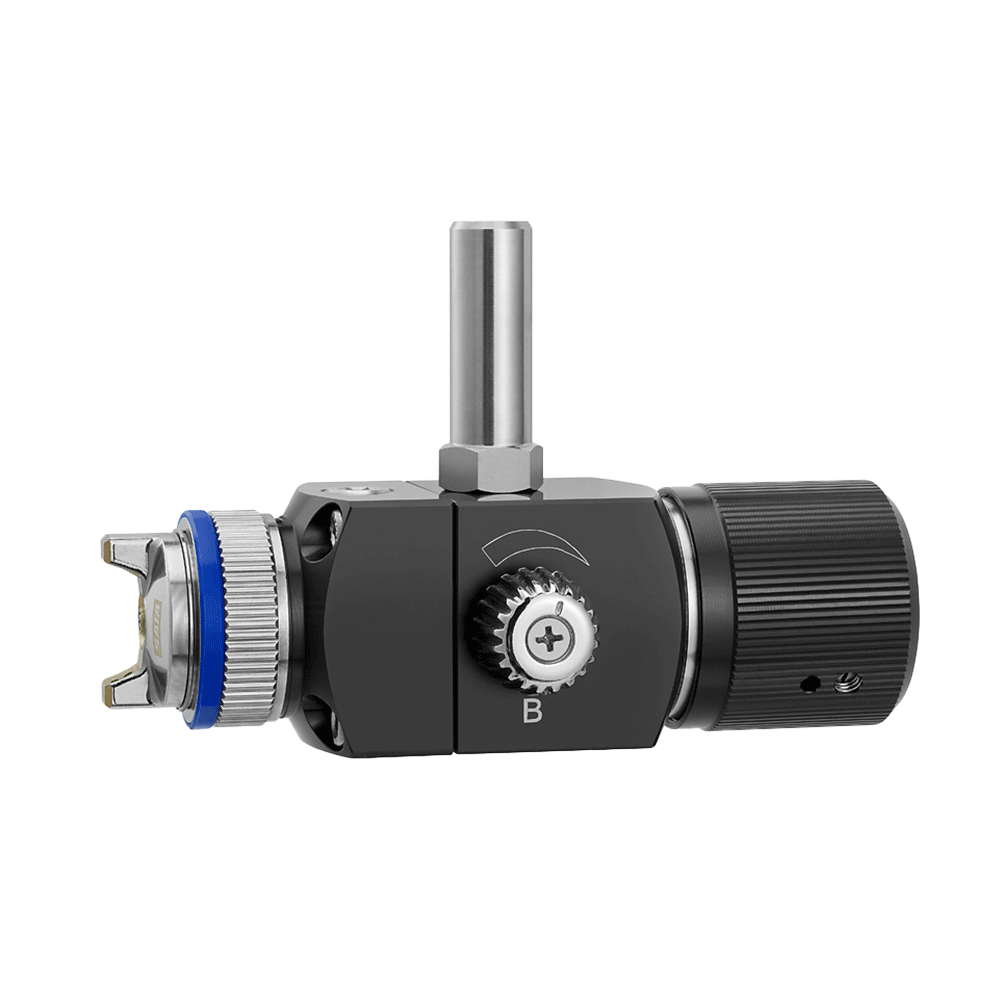

SATAjet 1000 A RP Düse 1,3

✓ Optimale Lackierergebnisse mit der SATAjet 1000 A RP Düse 1,3 dank fortschrittlicher RP-Hochdrucktechnik.
✓ Ideal für den Einsatz auf Lackierautomaten und bei hohen Arbeitsgeschwindigkeiten.
✓ Präzise Einstellung von Rund- und Breitstrahl durch manuelle Regulierschrauben.
✓ Hoher Auftragswirkungsgrad und reproduzierbare Materialdosierung für gleichbleibende Qualität.
✓ Kompatibel mit verschiedenen Schnellwechseladaptern zur einfachen Wartung und Reinigung.
✓ Lieferumfang: Düse komplett mit Befestigungsbolzen, ohne Anschluss-Set.

SATAjet 1000 A RP Düse 1,3
SATA Artikelnummer: 164145
Mengeneinheit: Stück
Maße (BxHxL) in mm: 110x95x180
Gewicht in kg: 1,115

Einsatz auf Lackierautomaten
Leistungsstark in optimierter RP-Hochdrucktechnik
Markant hoher Auftragswirkungsgrad
Geeignet für Lackierungen mit hoher Arbeitsgeschwindigkeit
Manuelle Einstellung des Rund- und Breitstrahls mittels Regulierschrauben
Materialdurchfluss über Mengenregulierung dosier- und mittels Rastung reproduzierbar

Für einen reibungslosen Ablauf in der Produktion, z. B. bei der Wartung oder Reinigung, sind unterschiedliche Schnellwechseladapter erhältlich.

Zur Reproduzierbarkeit der Zerstäubungsparameter stehen spezielle Prüfluftdüsen zur Verfügung

Luftverbrauch bei 3,5 bar: ca. 430 Nl/min
Arbeitsbetriebsüberdruck: 3,5 - 4,0 bar
(1 bar höher als bei Handpistole SATAjet 1000 K RP)
Erforderl. Spritzluftzuführungsleitung: min. Ø 8 mm
Erforderl. Mindest-Steuerluftdruck: 3 bar
Max. zulässiger Luftbetriebsüberdruck: 10 bar
Max. zulässiger Materialbetriebsüberdruck: 5 bar
Max. zulässige Betriebstemperatur des Beschichtungsstoffes: 80° C (353 K)
Materialanschluss: G 1/4 i
Spritzluftanschluss: G 1/4 i
Steuerluftanschluss: G 1/4 i
Befestigungsbolzen - Durchmesser: 15 mm
Gewicht kpl. ohne Anschlüsse: 680 g
Länge: 151 mm
Breite / Höhe (ohne Bolzen): 75 / 45 mm

Lieferung komplett mit Befestigungsbolzen, ohne Anschluss-Set!

SATAjet 1000 A RP Automatikpistole

Art. Nr.
Düsengröße

164129
0,8

164137
1,1

164145
1,3

164152
1,5

164160
2,0

SATAjet 1000 A RP Automatikpistole, materialführende Teile in Edelstahl

Art. Nr.
Düsengröße

164178
0,8

164186
1,1

164194
1,3

164202
1,5

164210
2,0

185074
3,5

Düsensatz SATAjet 1000 A RP

Art. Nr.
Düsengröße

164228
0,8

164236
1,1

164244
1,3

164251
1,5

164269
2,0

185082
3,0

Pistolen und Düsensätze mit standzeitverlängernder Oberflächenveredelung auf Anfrage lieferbar.

Downloads

Betriebsanleitung (PDF, 926 KB)

Produktname: SATAjet 1000 A RP Düse 1,3
Artikelnummer: 164145
Typ: Automatikpistole
Technologie: RP-Hochdrucktechnik
Auftragswirkungsgrad: Hoch
Einsatzbereich: Lackierautomaten, hohe Arbeitsgeschwindigkeit
Luftverbrauch: ca. 430 Nl/min bei 3,5 bar
Arbeitsbetriebsüberdruck: 3,5 - 4,0 bar
Max. zulässiger Luftbetriebsüberdruck: 10 bar
Max. zulässiger Materialbetriebsüberdruck: 5 bar
Max. zulässige Betriebstemperatur des Beschichtungsstoffes: 80° C (353 K)
Materialanschluss: G 1/4 i
Spritzluftanschluss: G 1/4 i
Steuerluftanschluss: G 1/4 i
Befestigungsbolzen - Durchmesser: 15 mm
Gewicht komplett ohne Anschlüsse: 680 g
Maße (LxBxH): 151 x 75 x 45 mm ohne Bolzen
Materialdurchfluss: Dosierbar und reproduzierbar mittels Rastung
Manuelle Einstellung: Rund- und Breitstrahl mittels Regulierschrauben
Materialführende Teile: Edelstahl (auf Anfrage mit Oberflächenveredelung)
Zubehör: Schnellwechseladapter, Prüfluftdüsen verfügbar
Lieferumfang: Komplett mit Befestigungsbolzen, ohne Anschluss-Set
