SATA
SATAjet 3000 ROB RP Düse 0,5
✓ SATAjet 3000 ROB RP Düse 0,5 von SATA – Hochdruck-Lackierdüse für Roboteranlagen
✓ Einsatz: automatisierte Roboterlackierung mit hoher Arbeitsgeschwindigkeit
✓ RP-Hochdrucktechnik mit markant hohem Auftragswirkungsgrad
✓ Stufenlos regulierbare Strahlgeometrie über externe Steuerung
✓ Integrierbar in bestehende Steuerungs- und Anlagensysteme, extern steuerbarer Materialfluss
✓ Artikelnummer 163931, Verpackungseinheit 1 Stück, Ursprung Deutschland
Trustami Produktsiegel Widget
Artikelnummer SA-163931
EAN: 4027533142164
Gratis Versand!

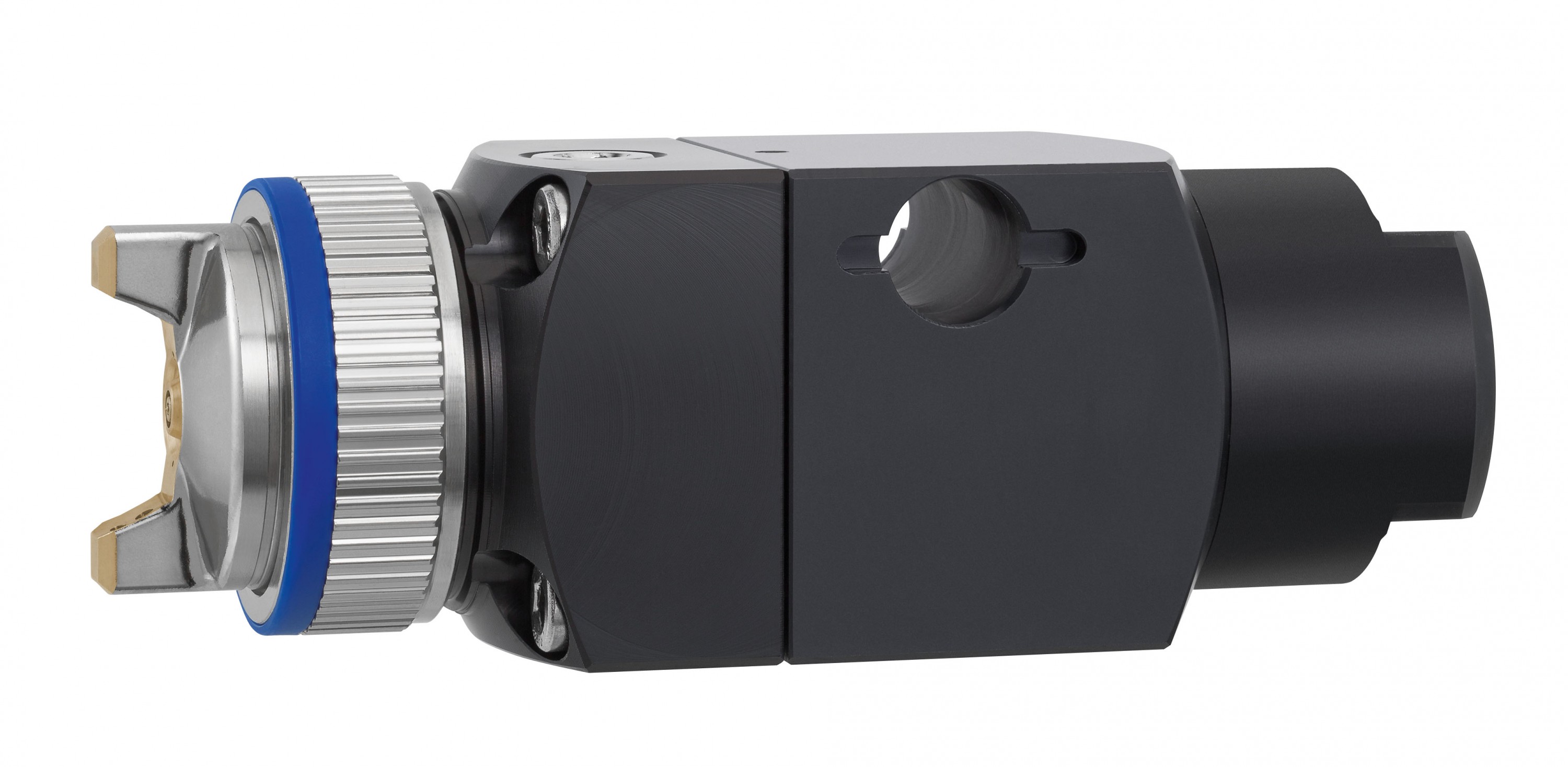

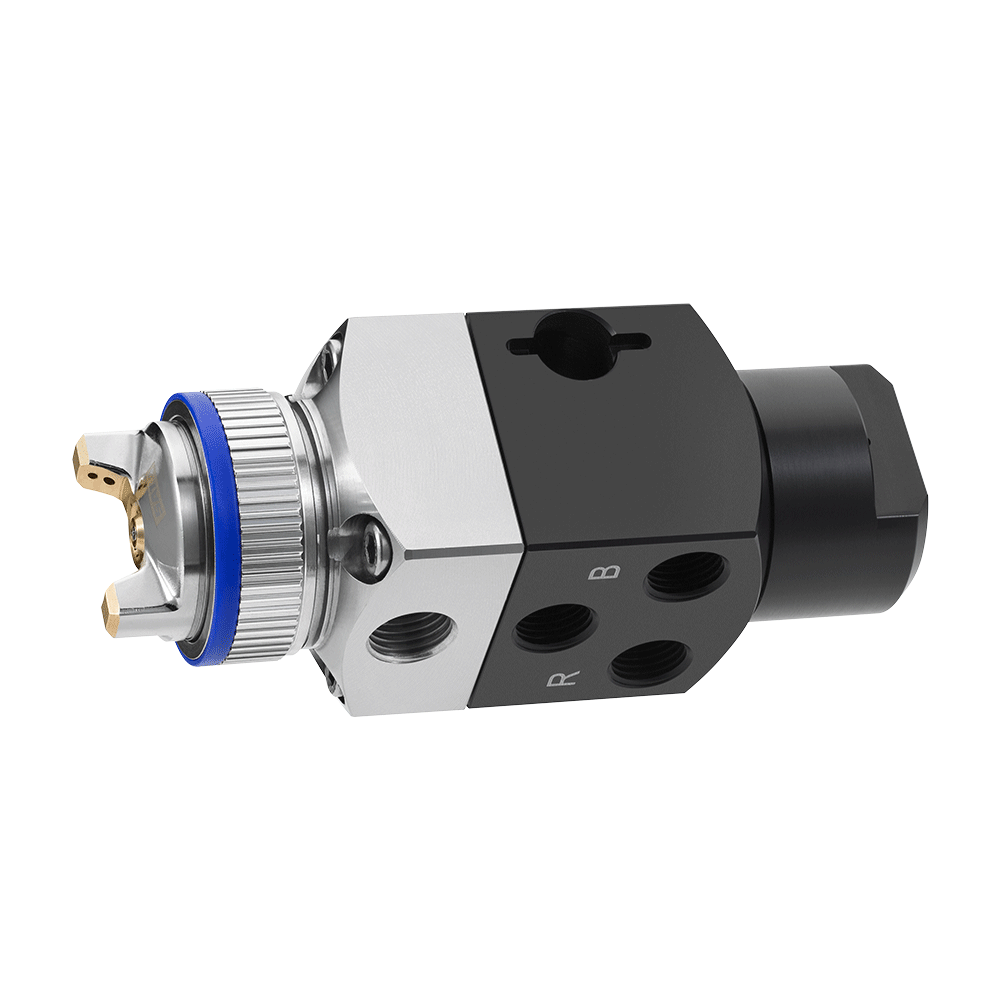

Die SATAjet 3000 ROB RP Düse 0,5 ist ein Original-Düseneinsatz von SATA für die SATAjet 3000 ROB RP Automatikpistole, die speziell für den Einsatz auf Roboterlackieranlagen entwickelt wurde. Die Düsengröße 0,5 mm eignet sich für Applikationen mit geringem Materialdurchsatz und feiner Zerstäubung, etwa bei kleinen Bauteilen oder dünnschichtigen Lackaufträgen. Der Artikel trägt die SATA-Artikelnummer 163931 (EAN 4027533142164) und wird als Einzelteil mit Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set.
- Hersteller: SATA GmbH & Co. KG, Deutschland
- Art.-Nr. 163931, EAN 4027533142164
- Düsengröße: 0,5 mm, Produktgruppe SATAjet 3000 ROB RP Alu
- Verpackungseinheit: 1 Stück, Gewicht ca. 950 g
- Verpackungsmaße (L x B x H): 220 x 170 x 90 mm
- Lieferung mit Befestigungsbolzen, ohne Anschluss-Set
Produktdetails und Einsatzbereich
Die SATAjet 3000 ROB RP Düse 0,5 ist Bestandteil des modularen Düsensystems für die SATAjet 3000 ROB RP Automatikpistole, die für den vollautomatischen Einsatz auf Roboterlackieranlagen in industriellen Produktionslinien konzipiert ist. Im Gegensatz zu handgeführten Lackierpistolen wird die Strahlgeometrie bei diesem System nicht manuell, sondern vollautomatisch und stufenlos über eine externe Steuerung reguliert. Die Düse mit 0,5 mm Durchmesser zählt zu den kleineren verfügbaren Größen im Sortiment und ist auf Anwendungen mit geringem Materialvolumenstrom ausgelegt, etwa bei filigranen Bauteilen, Klarlacken oder dünnviskosen Beschichtungsstoffen. Das System basiert auf der RP-Hochdrucktechnik (RP = Reduced Pressure bzw. hochdruckoptimierte Zerstäubungstechnologie), die einen markant hohen Auftragswirkungsgrad bei gleichzeitig hoher Arbeitsgeschwindigkeit ermöglicht und damit für den Einsatz in getakteten Fertigungsprozessen prädestiniert ist.
Eigenschaften und Funktionen
Der Materialfluss der SATAjet 3000 ROB RP lässt sich extern steuern, sodass die Pistole nahtlos in bestehende Steuerungs- und Anlagensysteme von Lackierrobotern integriert werden kann. Die stufenlose Regulierung der Strahlgeometrie über die externe Steuerung erlaubt eine exakte Anpassung an unterschiedliche Bauteilgeometrien innerhalb eines Fertigungsprozesses, ohne dass manuell eingegriffen werden muss. Für den Dauerbetrieb relevante Kenndaten der Plattform sind: ein Luftverbrauch von ca. 430 Nl/min bei 2,8 bar, ein Arbeitsbetriebsüberdruck von 2,8–3,3 bar sowohl im Rund- als auch im Breitstrahl sowie ein maximal zulässiger Luftbetriebsüberdruck von 10 bar. Der maximal zulässige Materialbetriebsüberdruck liegt bei 5 bar, die maximal zulässige Betriebstemperatur des Beschichtungsstoffes bei 80 °C (353 K). Material-, Spritzluft- und Steuerluftanschluss sind jeweils als G 1/4 i ausgeführt, der erforderliche Mindest-Steuerluftdruck beträgt 3 bar, die Spritzluftzuführungsleitung sollte einen Innendurchmesser von mindestens 8 mm aufweisen. Die Befestigungsbohrung hat einen Durchmesser von 13 mm, was die mechanische Anbindung an Roboterarme oder Haltevorrichtungen definiert.
Ihre Vorteile
- Vollautomatische Strahlregulierung: Die Strahlgeometrie wird stufenlos über die externe Steuerung angepasst, ohne manuellen Eingriff während des Produktionstakts.
- RP-Hochdrucktechnik: Hoher Auftragswirkungsgrad reduziert Overspray und Materialverlust bei gleichzeitig hoher Arbeitsgeschwindigkeit.
- Extern steuerbarer Materialfluss: Nahtlose Integration in bestehende Anlagen- und Steuerungssysteme von Lackierrobotern.
- Feine Düsengröße 0,5 mm: Geeignet für Anwendungen mit geringem Materialdurchsatz und feiner Zerstäubung.
- Reproduzierbare Zerstäubungsparameter: Spezielle Prüfluftdüsen stehen zur Verfügung, um Prozessparameter nachvollziehbar und wiederholbar einzustellen.
- Wartungsfreundlich: Verschiedene Schnellwechseladapter sind erhältlich, um Reinigungs- und Wartungszyklen in der Produktion zu verkürzen.
Für welche Anwendungen eignet sich das Produkt?
Die SATAjet 3000 ROB RP Düse 0,5 ist für den Einsatz an Robotern in industriellen Lackierlinien vorgesehen, wie sie beispielsweise in der Automobilindustrie, bei Zulieferern oder in der Serienlackierung von Kleinteilen eingesetzt werden. Sie richtet sich damit nicht an Einzelanwender oder Heimwerker, sondern an Anlagenbetreiber, Systemintegratoren und Produktionsverantwortliche, die eine automatisierte Lackierpistole in eine bestehende Robotik- und Steuerungsumgebung einbinden möchten. Neben der hier beschriebenen Größe 0,5 mm sind im SATAjet 3000 ROB RP Düsensatz weitere Düsengrößen von 0,8 mm über 1,1 mm, 1,3 mm und 1,5 mm bis 2,0 mm verfügbar, sodass sich die Düsenwahl an Viskosität des Beschichtungsstoffs, gewünschter Schichtstärke und Bauteilgröße ausrichten lässt. Beim Kauf sollte darauf geachtet werden, dass die Düsengröße zur vorhandenen SATAjet 3000 ROB RP Automatikpistole sowie zur Robotersteuerung und den Anschlussmaßen (Materialanschluss, Spritzluft- und Steuerluftanschluss jeweils G 1/4 i) passt. Für materialführende Teile in Edelstahl-Ausführung sowie für Pistolen und Düsensätze mit standzeitverlängernder Oberflächenveredelung bietet SATA zusätzlich alternative Varianten an.
Häufige Fragen
Für welche Pistole ist die SATAjet 3000 ROB RP Düse 0,5 geeignet?
Die Düse ist für die SATAjet 3000 ROB RP Automatikpistole konzipiert, die für den Einsatz auf Roboterlackieranlagen mit externer Steuerung der Strahlgeometrie entwickelt wurde.
Was bedeutet die Düsengröße 0,5 mm in der Praxis?
Eine Düsengröße von 0,5 mm ist für Anwendungen mit geringem Materialdurchsatz ausgelegt, etwa für dünnviskose Beschichtungsstoffe oder kleinere Bauteile, bei denen eine feine Zerstäubung erforderlich ist.
Welche weiteren Düsengrößen gibt es für die SATAjet 3000 ROB RP?
Im Düsensatz der SATAjet 3000 ROB RP sind neben 0,5 mm auch die Größen 0,8 mm, 1,1 mm, 1,3 mm, 1,5 mm und 2,0 mm erhältlich, sodass sich das System an unterschiedliche Materialien und Anwendungsfälle anpassen lässt.
Ist im Lieferumfang ein Anschluss-Set enthalten?
Nein, der Artikel wird komplett mit Befestigungsbolzen geliefert, jedoch ohne Anschluss-Set für Material-, Spritzluft- und Steuerluftanschluss.
| Merkmal | Wert |
|---|---|
| Hersteller | SATA GmbH & Co. KG |
| Produktreihe | SATAjet 3000 ROB RP Alu |
| Hersteller-Artikelnummer | 163931 |
| Artikelnummer/SKU | SA-163931 |
| EAN/GTIN | 4027533142164 |
| Produkttyp | Düse 0,5 |
| Abmessungen | 180 x 105 x 95 mm (B x H x L) |
| Gewicht | 0,875 kg |
| Menge/Verpackungseinheit | 1 Stück |
| Anwendungsbereich | Einsatz auf Roboterlackieranlagen |
EAN: 4027533142164
| Technisches Merkmal | Wert |
|---|---|
| Hersteller | SATA |
| Inhalt | 1 Stück |
| Gewicht | 950 g |
| Maße | 220×170×90mm |
SATAjet 3000 ROB RP Düse 0,5 (Art.-Nr. 163931) für Roboterlackieranlagen: Hochdrucktechnik mit hohem Auftragswirkungsgrad. Jetzt bei SATA bestellen.
Herstellerangaben:
SATA GmbH & Co. KG
Domertalstraße 20
70806 Kornwestheim
Deutschland
info@sata.com
+49 (7154) 811 - 0
